纤维素和淀粉衍生物的基本性能有哪些？

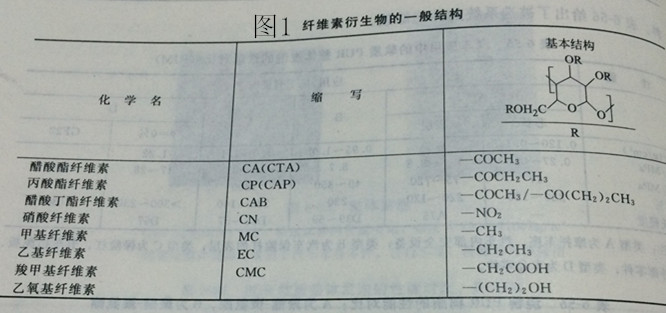

化学结构：纤维素是一种碳水化合物，可在所有的有机物中形成一种结构。纤维素是通过从木材中洗去木素和胶质而提取的。棉花的种子纤维几乎以纯态提供 了纤维素。棉短绒通过被作为塑料工业的原材料。通过对纤维素的醚化作用或酯化作用，生成纤维素的衍生物。在这些工艺中环体系（葡萄糖残留物）中相当于三个OH基团可能会反应，如图1所示。
一般通过加入增塑剂改进性能。通过酯化作用可生成CA，其中，用冰醋酸、乙酸酐、硫酸或氯化锌作为催化剂，通常用二氯甲烷作为溶剂。在后续的步骤中，醋酯的含量可在44%-61%之间调节，因此可生产出低黏到高黏产品。
对于CTA，葡萄糖残留物的三个OH基团之一可用酯酸进行酯化。用丙酸对纤维素进行酯化可形成CAP。除了55%-62%丙酸，它还含有3%-8%醋酯。除了CA，对于CAB，纤维素也可以用丁酸进行酯化。醋酯含量在19%-30%之间，丁酸含量在43%-47%。CN常常被错误地称为硝化纤维，它通过用硫酸和硝酸的混合物转化纤维素制成，氮含量在10.6%，最大可到16%。MC可通过用氯甲烷转化葡萄糖残留物可能存在的三个OH基团中的1.3-1.5制成。这里开始的材料是碱纤维素，它是通过在18%苛性钠中浸渍纤维素制成。对于CMC，碱纤维素可用一氯醋酯的钠盐转化而成，对于每10个葡萄糖单位，可含6-10个羟甲基基团。乙氧基纤维素可通过用亚乙基氧转化纤维素制成。
CH（水合纤维素）可通过在苛性钠中纤维素分子内的膨胀生成。这仅延长分子链上分子间的距离，没有化学变化发生。PSAC（聚糖）通过采用10%湿度和100-150℃的温度，淀粉可变形形成一种可生物降解材料。在共混挤出机中，120-220℃下，添加一种膨胀剂或塑化剂，可制造出热塑性淀粉材料的零件。PHA（多羟基碱）是基于糖类，并用微生物发酵制成。
加工：普通酯纤维素可像其他任何一种热塑性材料那样加工。它们的流动性能良好，并可适用于点浇铸。加工设备必须能很好地排气，以避免增塑剂沉淀。需要在60-90℃下预干燥约3h，或在快速干燥机中约1.5h。对于注射成型，含水量应该低于0.15%，对于挤出成型，它应该低于0.05%。增塑剂蒸汽必须被排出。用于注射成型的熔体温度范围为180-230℃，模温为40-80℃，对于较低增塑剂含量和较硬的制品，应该选用较高的温度。膜和片材可用平片口模挤出。冷却辊可被用于厚度小于0.8mm的流延膜的制造。通过在50-100μm铝膜上挤出覆盖CAB可生产出汽车装饰贴面。CAB粉料和CAP粉料可被用于旋转模塑和金属的浸渍涂覆。可适用的加工方法有机加工、抛光、焊接、用胶水或用基于PUR或EP树脂的双组分黏合剂的黏结、涂覆、印刷、金属化。

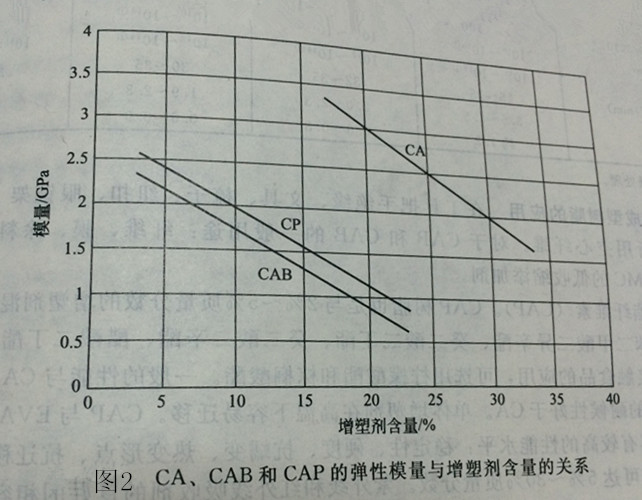

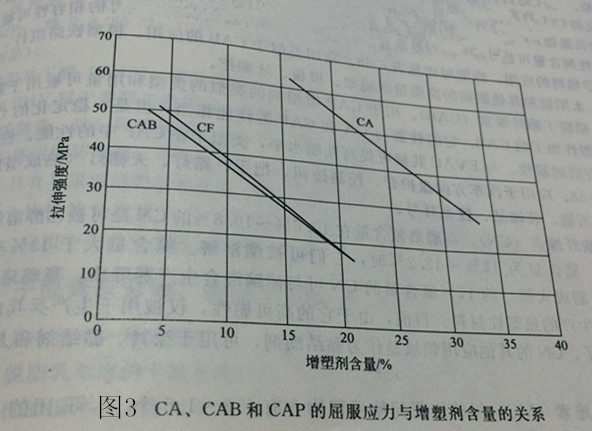

性能、应用：醋酸酯纤维素随着醋酸酯含量的增加，CA的黏度也在增加：近似于44%-48%低黏性，应用在纺织产品、印刷油墨；近似于52%-56%中黏性，应用于模塑材料牌号、涂料、黏合剂；56%-61%高黏性，应用在不燃性胶片、电绝缘膜。为了能够热塑性加工，15%-20%质量的增塑剂可被加入到树脂中：邻苯二甲酸二甲酯、邻苯二甲酸二乙酯、邻苯二甲酸二甲氧基乙酯、以及三氯乙磷酸与邻苯二甲酸二甲酯或邻苯二甲酸二乙酯组合使用，和仅与这些酞酸二丁酸、对苯二甲酸异丙酯和邻苯二甲酸二异辛酯组合。依据类型和增塑剂的用量，CA的性能可在一个很宽的范围内变化，如图2和图3所示。
随着增塑剂含量的增加，热变形点降低，熔体流动速率以及在机载荷下的蠕变倾向在增大。这些制品非常适用于工具把手，因为它们可减轻金属表面涂层因收缩引起的应力。CA是全透明的，并可被染成亮色和深色。由于抗静电的水含量，它可防漏电起痕。CA可耐脂肪、油、矿物油、脂肪烃；依据组分可耐燃油、苯、氯代烃和醚。耐碱和酸的能力较低。CA没有永久地耐侯性。因为应力的释放，CA对应力开裂不敏感。
